TRANSFORMATEURS HAUTE TENSION HAUTE PUISSANCE |
by Dominique - F1FRV - September 19, 2021
July 2022 Added HV rectifier bridge, HV capacitors bank & bleeders

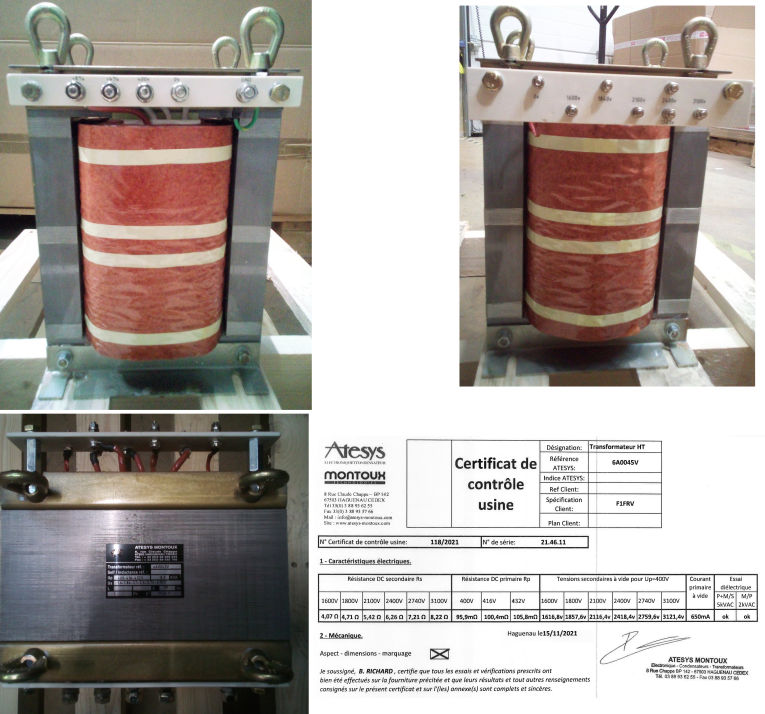

Ces transformateurs ont été conçus pour des amplificateurs de forte puissance, pour lesquels des transformateurs bobinés sur des tôles "classiques" EI 240 x 200 ne sont pas suffisants. L'utilisation de tôles EI 240 x 320 (fenêtre de bobinage longueur 240 au lieu de 120 mm), permet d'avoir la place pour plus de cuivre, de prises au secondaire, et des prises au primaire pour ajustement précis des tensions secondaires.
These transformers are designed for high power linear amplifiers, for which conventional transformers EI 240x200 are not enough. Use of EI 240x320 (length of coils winding window 240 instead of 120 mm), allows for more room for copper, secondary partial windings taps, & primary taps for precise secondary voltage adjustment.
Des tôles à grains orientés de qualité "M6X" seront utilisées de préférence. Néanmoins des tôles à grains NON orientés de qualité "1W7" (plus faciles à approvisionner et moins chères) peuvent être utilisées avec des échauffements plus importants, avec des performances réduites. Il est recommandé de bien ventiler le coffret ou l'armoire (surtout pour les transfos réalisés avec des tôles "1W7"). Pour les très fortes puissances, un primaire 400 V au lieu de 230 V sera préféré.
"M6X" grain oriented steel will be prefered. Nevertheless NON grain oriented steel quality "1W7" (easier to approvide & less expansives) can be used, with more heat losses, and at reduced performances. It is advised to have good air cooling of enclosure (essential for transformers made with "1W7" laminates). For very high power, a primary winding in 400 V AC instead of 230 V will be prefered.
Ces transformateurs sont côuteux... En 2022, vue la pénurie mondiale de matières premières, un prix correct est de ~15 à 17 Euros HT du kg de transformateur (sortie usine française), pour des matériels sérieux imprégnés sous vide. Si un fabricant vous proposait soi-disant la même chose pour moitié prix ou même moins, ou alors des prix exhorbitants de 25 à 30 Euros HT du kg, fuyez ...
MON CONSEIL: AVANT de passer commande à un fournisseur, demander un devis PRECIS...
Le devis doit comprendre: confirmation de vos données d'appel d'offre: tensions et courant de design.
Dimensions et qualité des tôles, épaisseur du noyau.
Induction de design, dimensions des fils primaire et secondaire (certaines variations sont acceptables).
Imprégnation sous vide (à faire confirmer par le fabricant), et classe de vernis utilisé.
Frais de port et emballage, si vous ne faites pas l'enlèvement en usine.
These transformers are expansives... In 2022, due to mondial penury of raw materials, a correct price is ~15 to 17 Euros Ex VAT by kg of finished transformer (ex works french manufacturer), for serious equipment, vacuum impregnated. If a supplier offers you half price, or even less, or prohibitive price of 25 to 30 Euros by kg, dont lose time & money with him ...
MY ADVICE: BEFORE order to a supplier, ask for a PRECISE invoice...
Invoice MUST confirm your call for bid data: voltages & design current.
Dimensions & quality of used laminates, thickness of core.
Induction of design, dimensions of primary & secondary wires (some variations are acceptables).
Vacuum impregnation (to be confirmed by manufacturer), & class of used varnish.
Transport & packing fees, if you dont pick-up ex-works.
3 versions sont étudiées / 3 versions studied:
1ère version: Tensions secondaires possibles entre 1600 et 3700 V pour avoir en sortie redressée filtrée 18 tensions entre ~2000 et ~5000 V, pour des puissances entre 4.5 et 10 kVA suivant épaisseur d'empilage et qualité de tôle. Masse, suivant puissance, entre 52 et 72 kg.
1st version: Secondary windings possibles between 1600 & 3700 V AC, to have as rectified filtered outputs 18 voltages between ~2000 & ~5000 V DC. Powers 4.5 to 10 kVA, depending on length of core & quality of laminates. Weight: depending on power, between 52 & 72 kg.

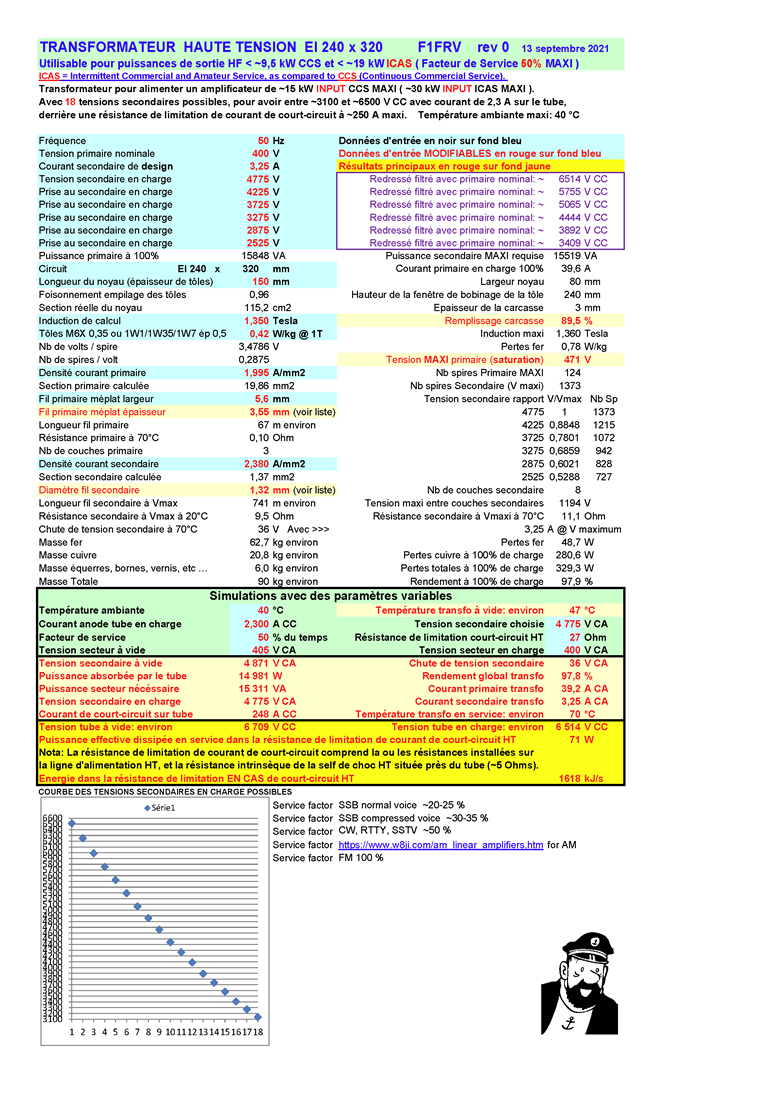

Design sheets example for 1st version
2ème version: Tensions secondaires possibles entre 2550 et 4000 V pour avoir en sortie redressée filtrée 18 tensions entre ~3250 et ~5450 V, pour des puissances entre 12 et 15 kVA suivant qualité de tôle. Masse environ 90 kg.
2nd version: Secondary windings possibles between 2550 & 4000 V AC, to have as rectified filtered outputs 18 voltages between ~3250 & ~5450 V DC. Powers 12 to 15 kVA, depending on quality of laminates. Weight: about 90 kg.

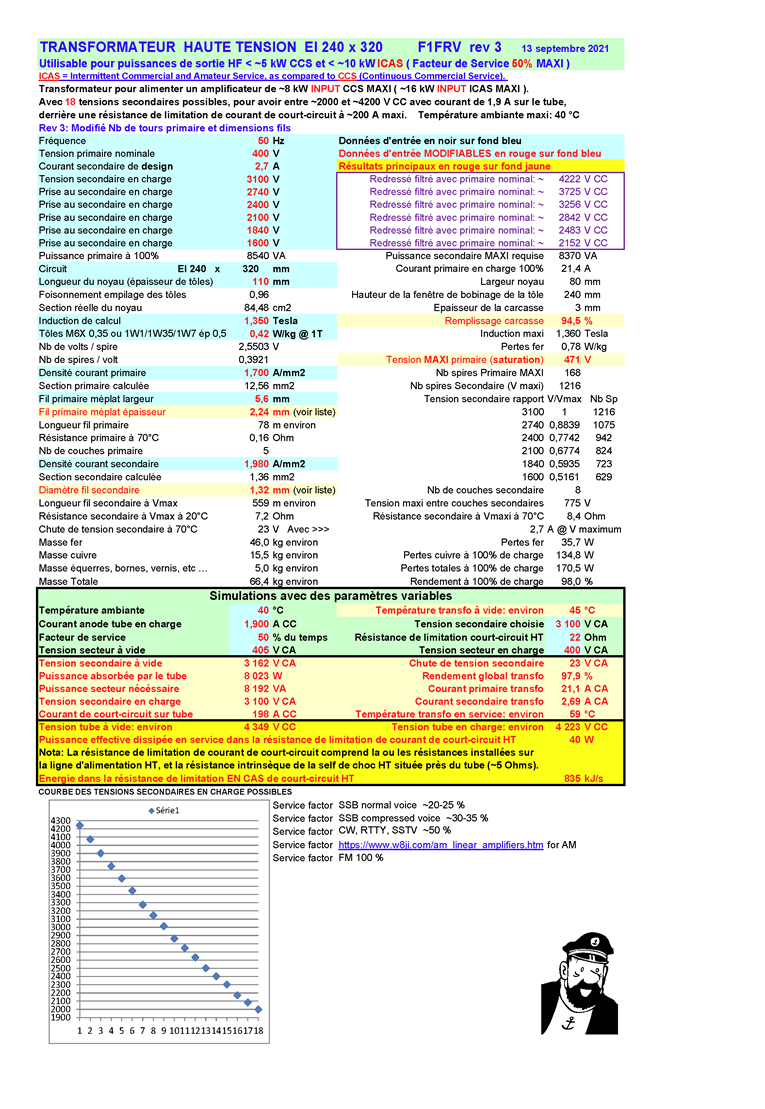

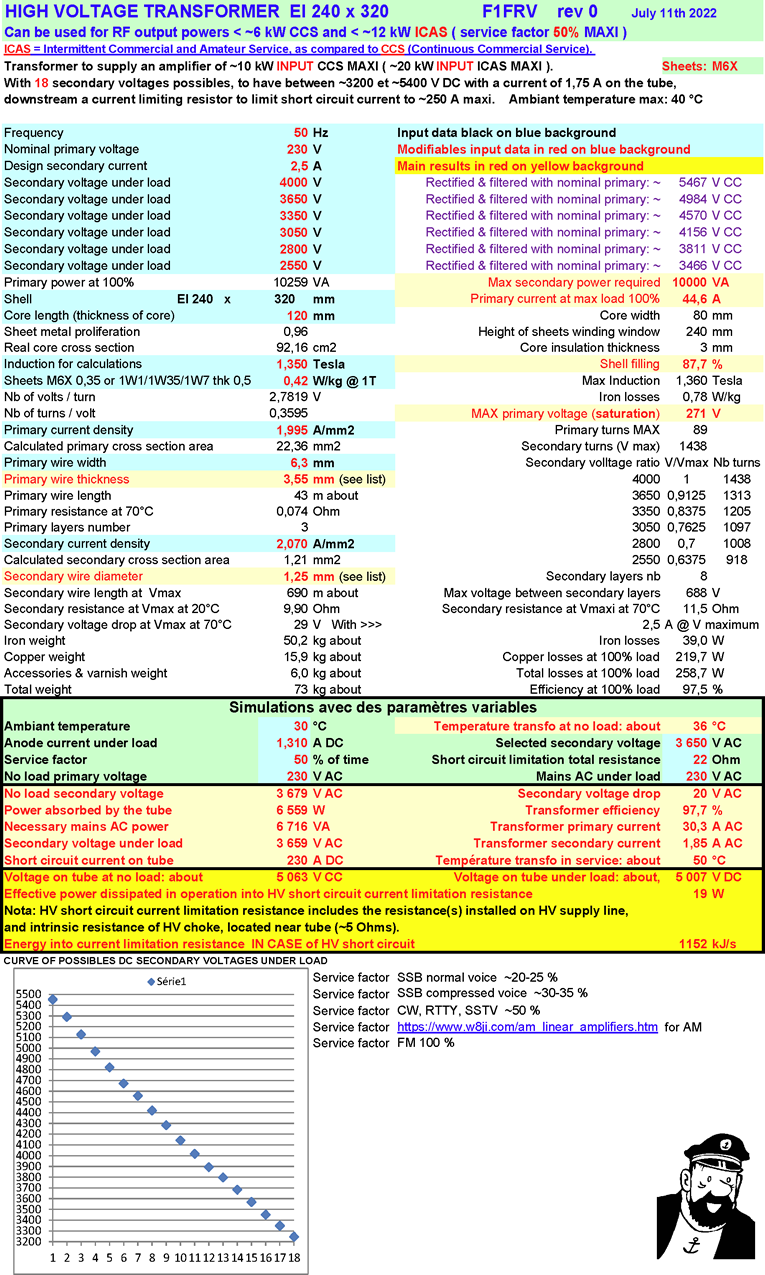

Design sheet example for 2nd version
3ème version: Tensions secondaires possibles entre 2500 et 5500 V pour avoir en sortie redressée filtrée 18 tensions entre ~3100 et ~7500 V, pour des puissances entre 12 et 15 kVA suivant type & qualité de tôle. Masse environ 90 kg.
3rd version: Secondary windings possibles between 2500 & 5500 V AC, to have as rectified filtered outputs 18 voltages between ~3100 & ~7500 V DC. Powers 12 to 15 kVA, depending on type & quality of laminates. Weight: about 90 kg.
Design sheet example for 3rd version
Simulation of power supply 6.5 kV 15 kVA

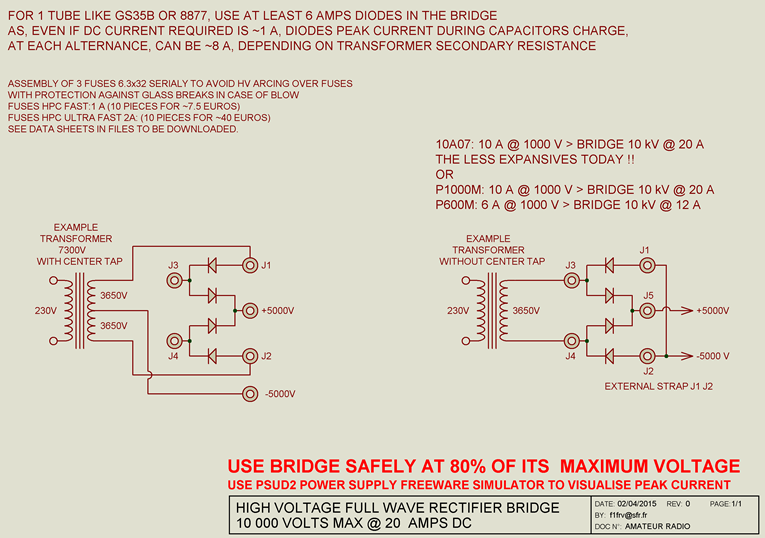

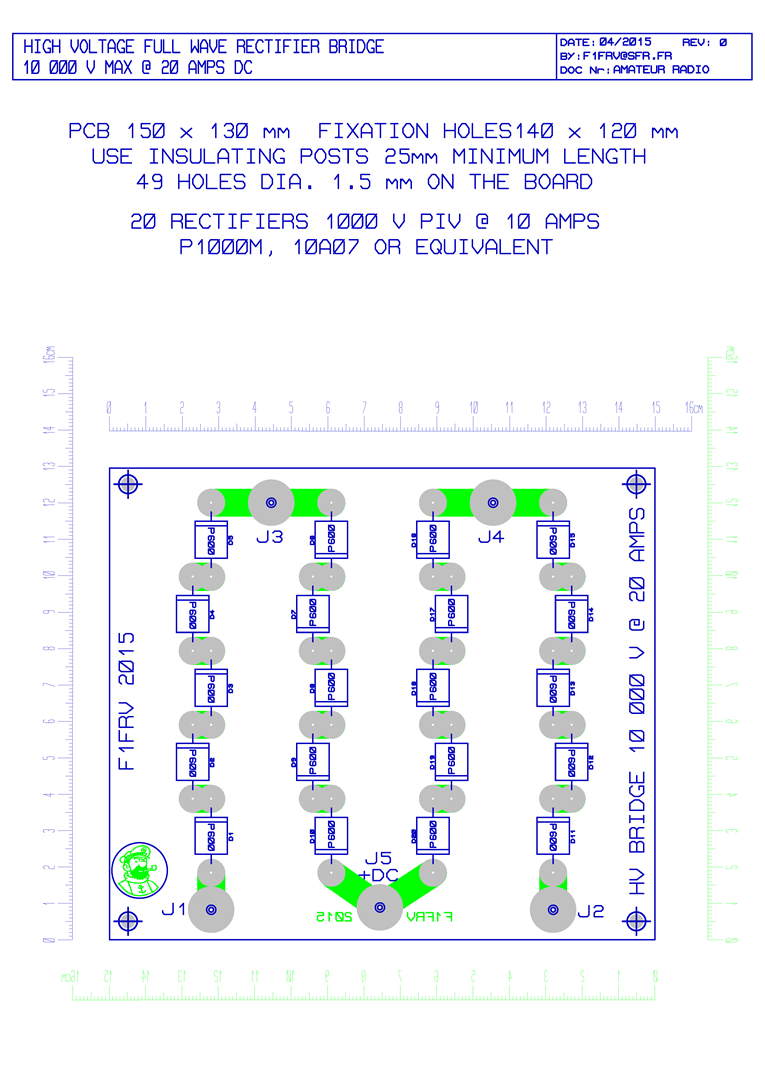

HV Rectifier bridge

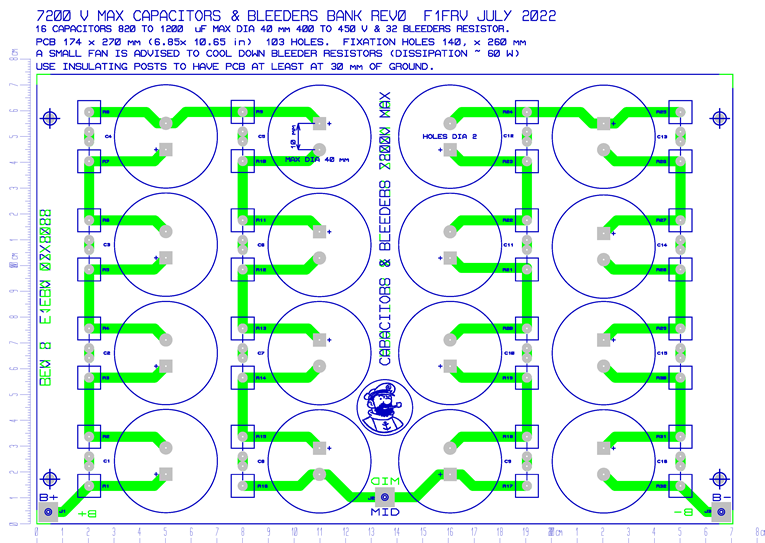

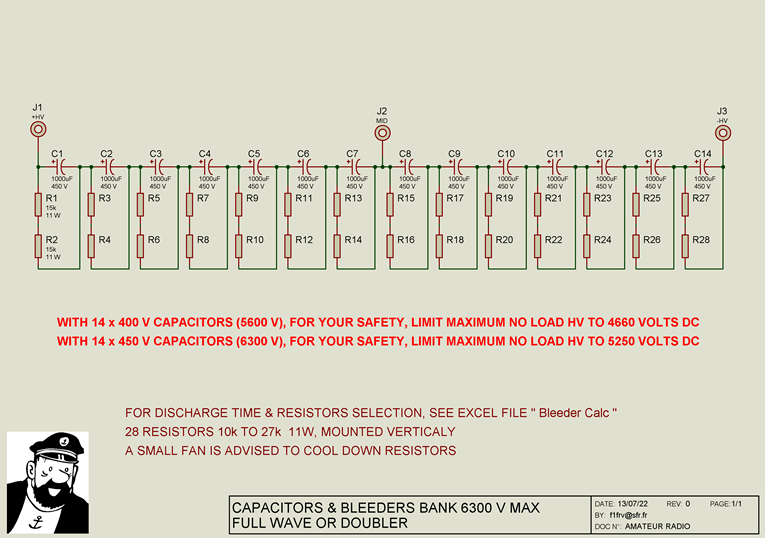

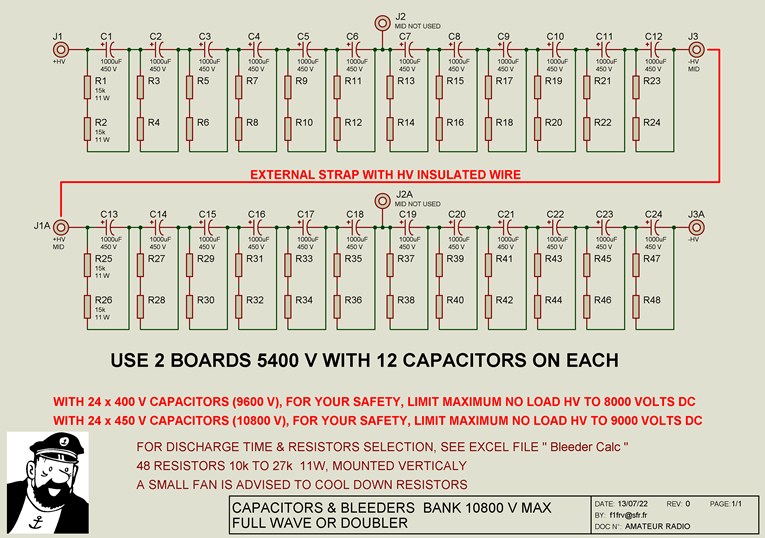

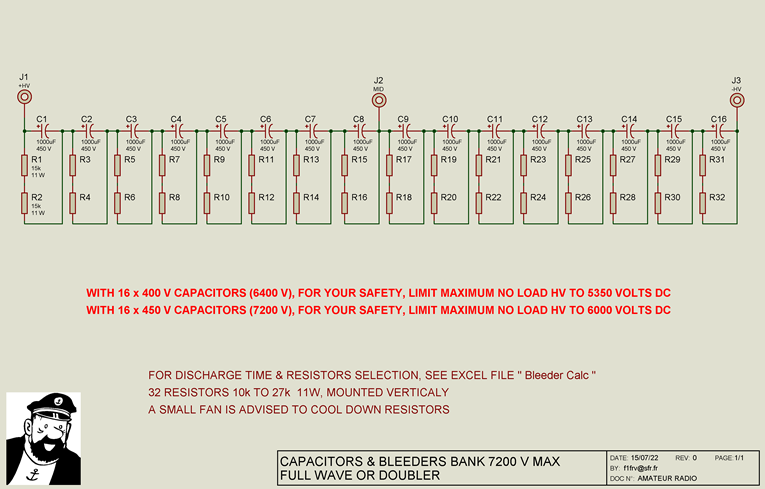

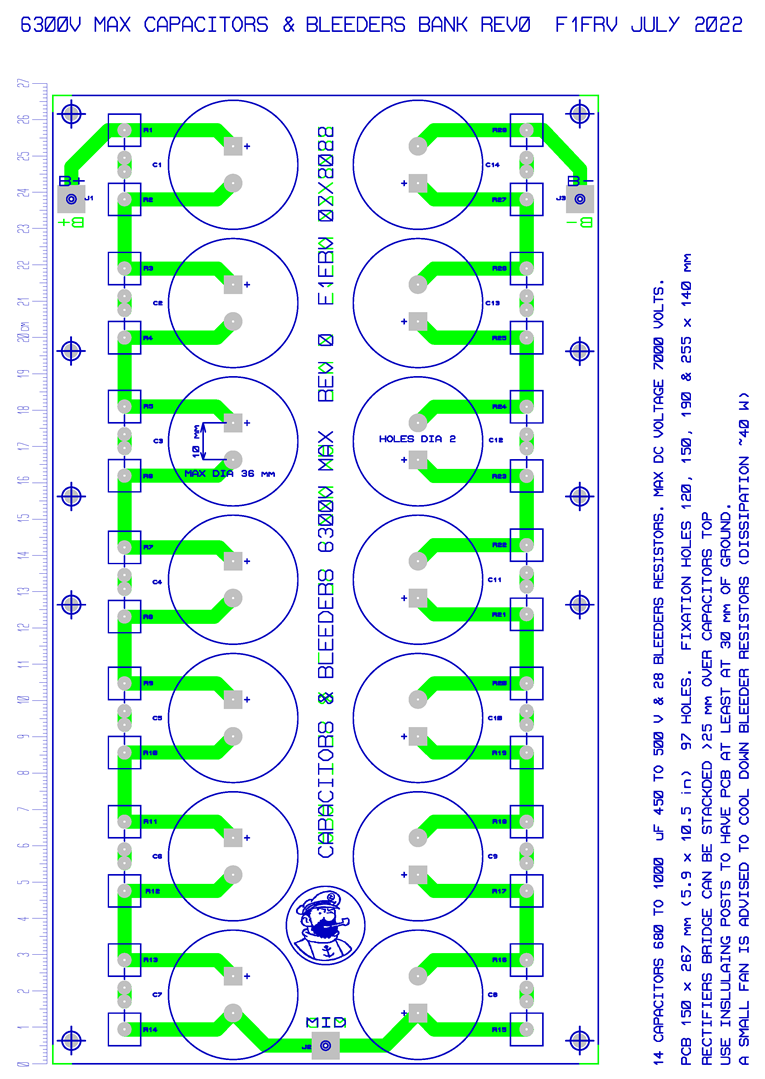

HV Capacitors bank & bleeders
Pour documentation sur alimentations complètes, sécurités, schémas, voir:
For complete power supply documentation, safeties, schematics, see:
ALIMENTATION HAUTE TENSION 5 kW &
MEDIUM WEIGHT HIGH VOLTAGE POWER SUPPLY
Download: Transfos EI240x320 F1FRV.zip
For now,
Dominique - f1frv@sfr.fr
